[전자회로 심화 5-5] 인덕터 동작 설명

안녕하세요.

Edward입니다.

이번에는 인덕터의 여러 종류의 부품들이 어떤 동작을 하는지에 대해 설명해보겠습니다.

그전에 인덕터의 역할에 대해 적어놓은 이전 포스팅을 먼저 참고해주시면 내용을 이해하는데 도움이 될 거예요 ㅎ

인덕터의 종류에는 먼저 리드형, 링형, 단지형이 있습니다. 아래와 같은 그림이죠 ^^

각 부품들에는 저마다 역할이 있습니다.

1. 리드형: 필터용

리드형은 노이즈를 제거하기 위한 필터로 많이 사용됩니다.

리드형은 주파수 범위가 좁기 때문에 IC류에 많이 부착되어 사용됩니다.

왜냐면, 용량이 적기 때문입니다. 이는 BandWidth가 정해져 있다는 뜻입니다.

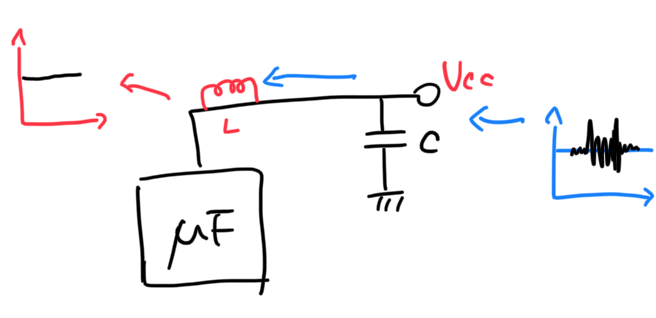

위 회로를 참고하면, 대부분의 노이즈는 디커플링 콘덴서를 거쳐 제거가 되지만, 완전히 제거되지 않을 경우가 있습니다.

그때 인덕터를 사용하면 노이즈를 보다 효과적으로 제거할 수 있습니다.

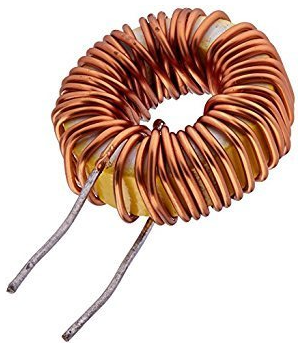

2. 링형: 필터용, 발진용

링형은 전원 회로의 노이즈(리플) 제거용으로 많이 사용됩니다.

리드형에 비해 링형은 주파수 범위가 넓습니다. 왜냐하면, 코어를 사용하기 때문인데요.

코어를 기준으로 도선을 감은 구조입니다. 코어는 대부분 페라이트 코어를 주로 사용하며 페라이트 코어는 투자율이 좋습니다.

투자율이란 에너지를 저장하는 영역입니다.

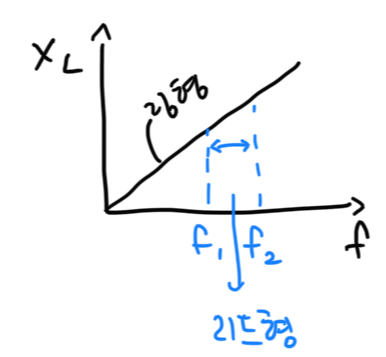

위 그래프는 인덕터의 특성 그래프입니다. 보시면 링형은 주파수 범위가 넓지만 리드형은 주파수 범위가 정해져 있습니다. 이 그래프는 유도성 리액턴스에서도 동일하게 적용됩니다.

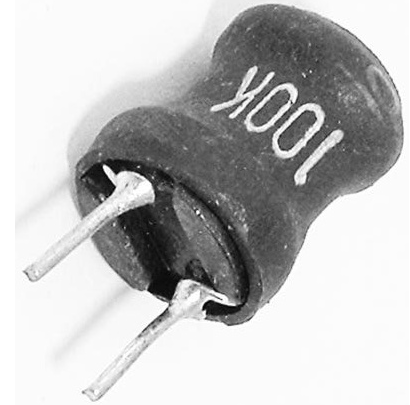

3. 단지형: 필터용, 부하용

사실 단지형도 전원 회로에 많이 사용됩니다.

링형과 구조는 동일하며 코어로 노빈이나 페라이트 코어를 많이 사용합니다.

단지형은 에너지 저장율이 뛰어납니다.

기본적으로 인덕터를 부하용으로 사용될 때는 FET를 이용하여 PWM 제어를 할 때 사용됩니다.

감사합니다 ^^
