[전자회로 심화 5-4] 인덕터 필터

안녕하세요

Edward입니다.



이번에는 인덕터의 필터에 관해 설명해볼 시간을 가지도록 해보겠습니다.

그전에 인덕터의 역할에 대해 적어놓은 이전 포스팅을 먼저 참고해주시면 내용을 이해하는데 도움이 될 거예요 ㅎ

[전자회로 기초 5-2] 인덕터의 역할

[전자회로 심화 5-3] 유도성 리액턴스란



자, 필터란 무엇일까요?

이전 콘덴서 필터에서도 설명했던 내용인데요.

필터란 무언가를 걸러내는 도구. 특정 성질을 가진 것은 차단하고, 그렇지 않은 것은 통과시키는 도구이다. 여과기(濾過器)라고 번역할 수 있다. 제작 목적에 따라 그 구조와 형태가 천차만별이며, 정보를 걸러내기 위한 소프트웨어 형태의 필터도 있다.
필터는 '필터를 통과하려는 것'을 완전히 차단하는 것은 아니다. 모든 것을 차단하는 것은 필터가 아니라 벽이나 마개에 해당한다. 필터는 차단과 선별 기능을 동시에 수행할 수 있는 도구를 말한다.

- 출처 나무 위키

[전자회로 심화 4-10] 콘덴서 응용과 필터 원리 1탄

콘덴서 필터에 대해서 궁금하시다면 위 링크를 참고해주세요 ^^





인덕터(코일)이 콘덴서와 반대되는 특성인 거 알고 계시죠?! 이전 포스팅인 인덕터의 역할이나 유도성 리액턴스의 내용을 참고하면, 쉽게 이해를 하실 수 있는데요.

필터에서 인덕터는 저항과 함께 사용해서 필터를 만들 수 있습니다.

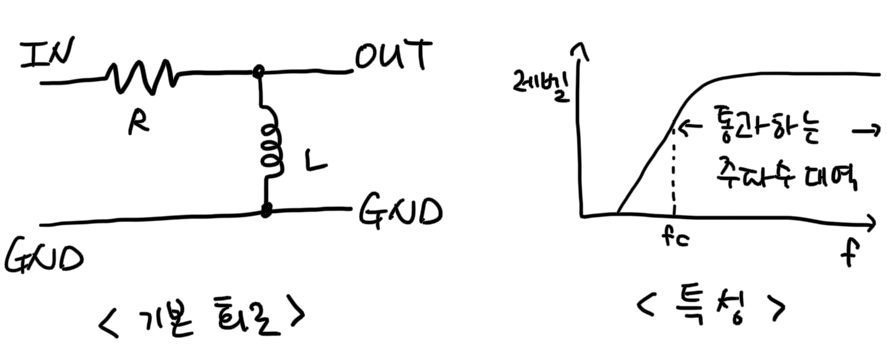

아래 이미지의 회로를 참고하면, 콘덴서를 사용한다면 Low Pass Filter가 되는 회로가 인덕터로 변경되면 High Pass Filter 회로로 변하게 됩니다.

인덕터 필터 기본 회로

다만, Fc(컷 오프 주파수)의 계산식이 좀 달라요.

fc 컷오프 주파수 공식





그런데, 사실 HPF(High Pass Filter)는 저항과 콘덴서의 조합으로 만드는 것이 더 쉽기 때문에 해당 방식은 많이 사용하지 않아요 ㅎㅎ

사실 인덕터를 사용하는 것은 콘덴서와 함께 사용했을 때 가장 큰 힘을 발휘하게 됩니다!!

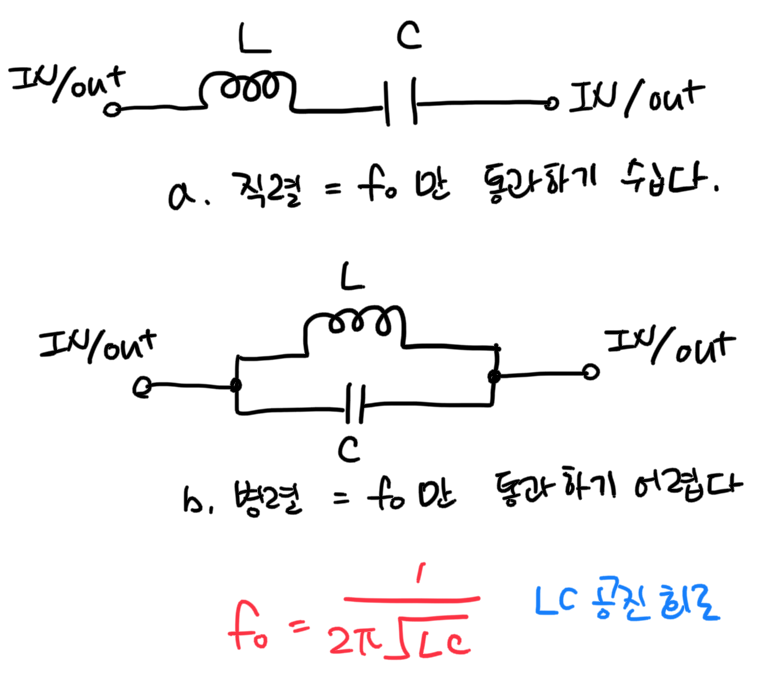

콘덴서와 인덕터가 함께 사용하는 필터를  "LC 공진 회로"라고 합니다.

LC 공진회로

이 공식을 사용할 때는 보통 원하는 주파수대역만 통과시키거나, 반대로 원하는 주파수 대역만 차단하고자 할 때 사용하는 방식입니다.

그래서 "a.직렬"은 원하는 주파수만 통과시킬 수 있는 회로이며,

"b. 병렬"은 원하는 주파수만 통과시키지 않는 회로입니다.

해당 방법을 이용해서 무선 시스템이나 오디오 시스템의 이퀄라이저 등에 응용되어 사용할 수 있습니다.



LC 필터 회로의 특성에 대한 좀 더 자세한 설명을 원하시면 아래 링크 참고해주세요 ^^

LC 회로의 임피던스(링크)
