저항 정격 값 크기별 정리표

안녕하세요.

Edward입니다.



추가적으로 실용적인 정보를 공유하려고 합니다.

콘덴서 용량 값 정리에 이어서 저항 종류에 따른 정격 값 정리를 해보려고 합니다.

콘덴서 용량 값 정리표는 아래 링크에서 참고해주세요.

콘덴서 용량 값 단위별 정리표

---

그리고 저항의 다양한 종류에 대해서 더 깊게 알고 싶으시다면 아래 링크를 참고해주세요 ^^

[전자회로 입문 1] 저항 완벽 이해

[전자회로 심화 1-1] 금속 저항 완벽 이해

[전자회로 심화 1-2] 어레이 저항 완벽 이해

[전자회로 심화 1-3] 가변 저항 완벽 이해

[전자회로 심화 1-4] NTC 써미스터 완벽 이해

[전자회로 심화 1-5] PTC 써미스터 완벽 이해





본격적으로 시작해보겠습니다.

저항은 콘덴서와는 다르게 가장 중요한 부분은 "크기에 따른 정격 허용 값"입니다.

저항 종류 및 정격

아래 분류표를 참고해주세요 ^^

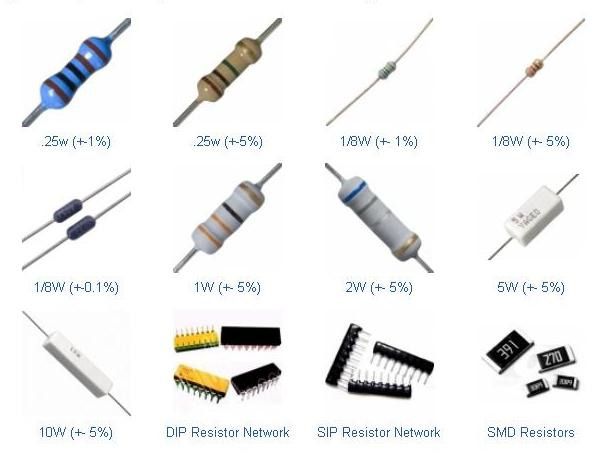

임베디드에서 가장 많이 사용되는 SMD 저항부터 일반 탄소 피막 저항, Watt 저항, 시멘트 저항까지 정리하였습니다.

칩 저항에서 바탕 표시가 되어 있는 부분은 동일한 저항 크기에 정격 종류가 2가지가 있는 소자입니다.(1210, 1812)

표 아래에도 설명이 있습니다 참고해주세요 ^^

분류	종류	오차	허용 정격	크기
SMD(Surface Mount Device)	칩 저항	F급: 1% J급: 5%	0.05W (1/20W)	0201 (0603)
			0.0625W (1/16W)	0402 (1005)
			0.1W (1/10W)	0603 (1608)
			0.125W (1/8W)	0805 (2012)
			0.25W (1/4W)	1206 (3216)
			0.333W, 0.5W	1210 (3225)
			0.5W, 1W	1812 (4532)
			0.75W (3/4W)	2010 (5025)
			1W	2512 (6332)
DIP(Dual in-line package)	일반 저항(탄소 피막)	F급: 1% J급: 5%	0.125W (1/8W)	2 x 3
			0.25W (1/4W)	2 x 6
			0.5W (1/2W)	3.5 x 9
	Watt 저항	J급: 5%	1W	3.5 x 9
			2W	5x15
			3W	6x17
	시멘트 저항	J급: 5%	5W	9.5x22
			10W	9.5x48
			15W	12.5x48
			20W	12.5x48
			15W 이상부터는 주문 제작
	전력 저항기	D급: 0.5% F급: 1% J급: 5% K급:10%	20W	TO-220 (방열판 필요)
			35W
			50W
	권선 저항	F급: 1% G급: 2% J급: 5% K급:10%	15W	8x16
			20W	16x50
			50W	26x75
			100W	26x140
			600W	50x330
			1kW	75x330
			2kW	75x500



1. 시멘트 저항은 많이 사용하는 저항기를 표에 기재하였습니다.
   15 ~ 20W부터는 주문제작입니다.

2. 전력 저항기는 높은 전력 허용 치의 저항이 필요하지만, PCB 보드 사이즈가 작아야 할 때 사용합니다.
   반드시 방열판이 필요합니다.

3. 권선 저항은 10W ~ 2kW까지 10W 단위별로 혹은 100W 단위별로 정말 다양하게 존재합니다.
   하지만 전력 허용치가 클수록 저항 몸체가 커집니다.



혹여나 부족하거나 추가하였으면 하는 파트가 있으면 댓글 남겨주세요 ^^

정리해서 추가하겠습니다.



감사합니다 ^^
