안녕하세요.
Edward입니다.
이번 시간에는 커플링 콘덴서의 활용과 동작에 대해서 얘기해보도록 하겠습니다.
시작하기에 앞서 사실 지금 말씀드리는 내용을 정확하게 이해하려면 콘덴서에 대한 정확한 기초 이해가 필요합니다.
그래서 먼저 콘덴서의 응용 첫 번째에 대해 알고 싶으시면 아래 링크를 참고해주시고, 더 깊게 이해하고 싶다면,
콘덴서에 대한 다른 링크도 참고해주세요 ^^ (더 많은 링크가 있지만 그중에서 추려낸 거예요 ^^)
[전자회로 심화 4-8] 콘덴서 응용과 평활 회로 1탄
[전자회로 심화 4-10] 콘덴서 응용과 필터 원리 1탄
[전자회로 심화 4-13] 콘덴서 극성에 대한 고찰 1편
[전자회로 심화 4-2] 콘덴서의 용도와 종류 완벽 이해
[전자회로 심화 4-4] 모노 콘덴서 완벽 이해(동작 원리)
[전자회로 심화 4-5] 전해 콘덴서 완벽 이해 (원리와 사용법)
머리말
지금까지 제가 설명했던 모든 포스팅 내용을 이해하셨다면,
정말 콘덴서에 대해서 많은 부분을 이해하셨다고 개인적으로 생각합니다 ^^
이번에는 콘덴서의 활용 부분인데요.
아날로그 신호와 신호 사이에 주로 사용되는 "커플링 콘덴서"를 어떻게 사용할 것인지에 대해서 설명해보겠습니다.
주로 트랜지스터와 트랜지스터 사이, OPAMP와 OPAMP사이에 많이 활용하죠 ㅎㅎ
커플링 콘덴서란?!
커플링 콘덴서란 "필요한 신호만 통과시키는 방법"입니다.
좀 더 자세하게 설명드리면, 커플링 콘덴서란 "아날로그적인 신호만 통과시키는 방법"입니다.

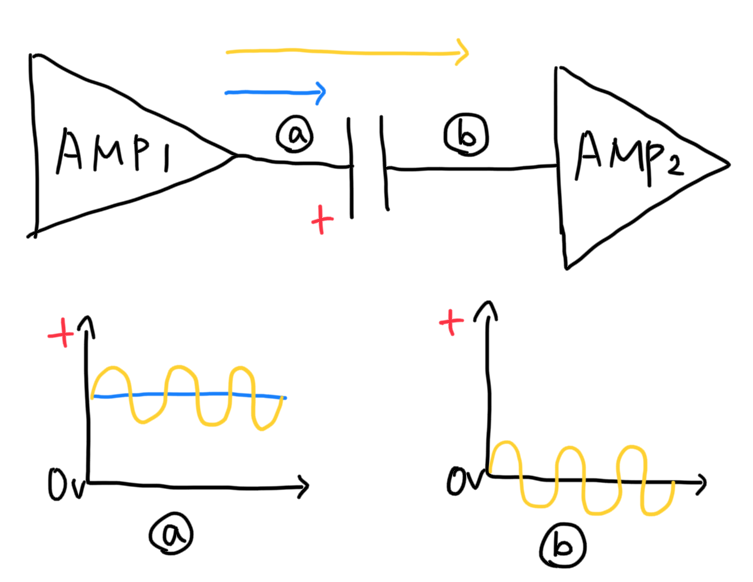

위 회로와 파형을 보시면, 커플링 콘덴서는 대표적으로 위와 같은 회로에 중간 다리 역할로 사용됩니다.
앰프와 앰프 사이에 콘덴서를 부착하여, 교류 신호만 통과하게 됩니다.
다들 기억하시죠!? 콘덴서의 동작 원리! 기억 안 나시면 아래 링크 참고해주세요 ^^
동작 한 번 볼게요 ^^
앰프1 에서부터 출력된 신호가 파형 ⓐ와 같이 나왔다고 한다면,
이 신호가 콘덴서를 거쳐서 파형 ⓑ와같이 변하게 돼요^^
즉, 콘덴서의 동작 원리를 이용하여 교류 신호만 통과하게 됩니다.
다만, 한 가지 이상한 점이 있죠.
전위가 파형 ⓐ 에서 파형 ⓑ 바뀔 때, 0V를 기준으로 교류전압이 출력되는 걸 볼 수 있어요
이런 효과는 앰프1 로부터 출력되는 신호의 직류 바이어스 전압을 제거했다고 표현해요~
이 회로를 구성하는 곳은 대부분 Isolation이 필요한 회로나, 교류 신호로만 통신을 해야 하는 IC에 많이 사용됩니다.
Application 사용 예) Ethernet, isoSPI, 오디오 등
다음 시간에는 커플링 콘덴서의 실제 사용 예에 대해서 다뤄보겠습니다.
좀 더 상세하게 설명드릴 예정이에요 ^^
