이번 시간에는 콘덴서의 극성 1탄에 대해서 얘기해보도록 하겠습니다.
시작하기에 앞서 사실 지금 말씀드리는 내용을 정확하게 이해하려면 콘덴서에 대한 정확한 기초 이해가 필요합니다.
그래서 먼저 콘덴서의 응용 첫 번째에 대해 알고 싶으시면 아래 링크를 참고해주시고, 더 깊게 이해하고 싶다면,
콘덴서에 대한 다른 링크도 참고해주세요 ^^ (더 많은 링크가 있지만 그중에서 추려낸 거예요 ^^)
[전자회로 심화 4-8] 콘덴서 응용과 평활 회로 1탄
[전자회로 심화 4-10] 콘덴서 응용과 필터 원리 1탄
[전자회로 심화 4-2] 콘덴서의 용도와 종류 완벽 이해
[전자회로 심화 4-4] 모노 콘덴서 완벽 이해(동작 원리)
[전자회로 심화 4-5] 전해 콘덴서 완벽 이해 (원리와 사용법)
콘덴서의 극성이란??!!
콘덴서의 기초로 다시 돌아가 볼게요.
콘덴서는 전극판 2개가 마주 보고 있는 구조죠??
근데 잘 생각해보면 "극성"이 없는 것처럼 생각이 들지 않나요??
그렇다면 전극판 2개는 동등하기 때문에 어느 쪽으로 + 전압을 인가해줘도 상관없이 동작할 거 같아요.
그래서 우리가 아는 일반적인 세라믹이나 마일러 등의 콘덴서들은 극성이 없어요.
다만, 전해와 탄탈 콘덴서는 전기 처리로 만들었기 때문에 한쪽 방향이 플러스로 구성되어야 하기 때문에 극성이 있습니다.
이 말은 즉, 어느 쪽의 전극판을 더 높은 전압으로 할 것인가! 가 정해지게 되는 것이죠.
간단하게 회로 하나 보고 가실게요.
위 회로는 필요에 따라서 전원 회로에서 +전압과 -전압을 분리해서 출력할 때 사용할 수 있는 2 전원의 구조인데요.
위 구조에서 콘덴서 자리에 전해나 탄탈 콘덴서를 넣을 경우에는 콘덴서의 + 부분은 괜찮지만, - 부분은 각별한 주의가 필요해요.
WHY?! GND가 - 전압보다 전압이 높기 때문이에요!! 그래서 콘덴서의 + 부분이 GND로 부착되어 있어요~

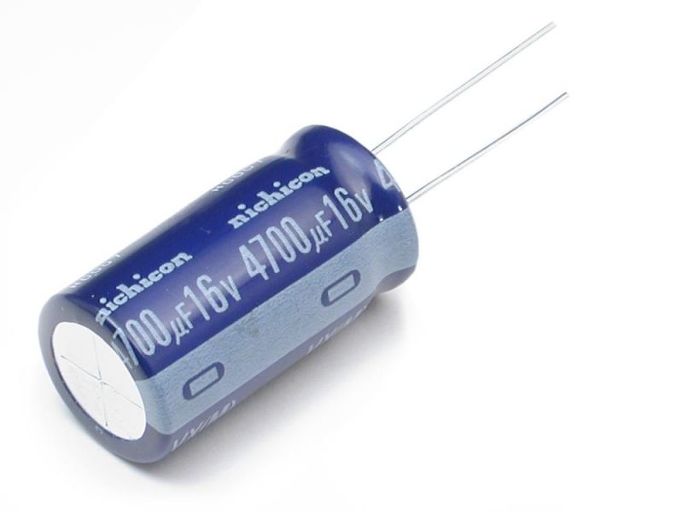

전해 콘덴서는 아래 그림과 같이 2개의 Lead선 중에 긴 쪽이 + 전압입니다.
흰색 줄이 그려져 있는 부분이 - 전압이라고 생각하시면 편해요 ^^

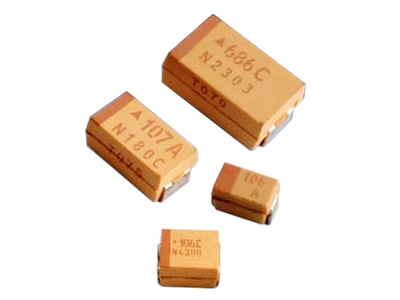

그리고 탄탈 콘덴서는 아래 이미지와 같이 + 전압이 알기 쉽게 적혀있어요!
색이 칠해져 있는 부분이 + 전압이랍니다 ^^
주의!!!!
극성이 굉장히 중요합니다.
만약 극성 반대로 부착하시면... 콘덴서가 폭발과 화재로 이어집니다.
전해 콘덴서는 로켓이 되고요. 탄탈 콘덴서는 쇼트가 되거나 활활 타버립니다.
그러니 극성에 다시 다시!! 각별한 주의가 필요해요!!!
1편은 여기서 마치고 2편에서 더 심도있는 내용을 다뤄보도록 하겠습니다 ^^
2편 링크는 아래로 ~~ ^^
