안녕하세요.
Edward입니다.
이번 시간에는 필름 콘덴서로 많이 사용되는 "마일러 콘덴서"에 대해 알아보는 시간입니다.
이전 내용이 궁금하시다면! 아래 링크 클릭!! 해주세요 ^^
이 내용은 전자회로 입문을 위해 필요한 지식을 공유하기 위해 제작된 포스팅입니다.
[전자회로 심화 4-2] 콘덴서의 용도와 종류 완벽 이해
[전자회로 심화 4-4] 모노 콘덴서 완벽 이해(동작 원리)
[전자회로 심화 4-5] 전해 콘덴서 완벽 이해 (원리와 사용법)

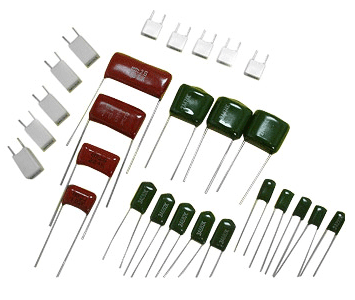

마일러(필름) 콘덴서란?!
필름 콘덴서란 사진 필름 같은 석유화학제품의 얇은 막을 절연체로 사용하는 콘덴서입니다.
왜 마일러 콘덴서를 설명하는데, 필름 콘덴서를 설명할까요??
마일러 콘덴서가 필름 콘덴서의 한 종류라서 그렇습니다 ^^
이런 필름 콘덴서의 종류에는 마일러, 스티렌, MKT 등이 해당됩니다.
좀 더 필름 콘덴서에 대해 자세히 설명드리면, 이 커패시터는 "필름을 감은 구조이므로 인덕턴스(코일) 성분이 커, 고주파에는 사용할 수 없으며, 수백 kHz 이하의 필터 회로나 타이밍 회로 등에 흔희 사용"됩니다. 또한 "전극의 극성이 없다"는게 특징입니다.
마일러 콘덴서는 사실 듀폰사의 상표입니다. 마일러 콘덴서가 너무나 유명해져서 일반명칭화 된 것입니다.
절연체로는 폴리에스테르, 폴리에틸렌 테레프탈 염산을 사용하며 "폴리에스테르 콘덴서"라고도 합니다.
마일러 콘덴서는 얇은 폴리에스테르(polyester)필름을 양측에서 금속으로 산입 하여, 원통형으로 감았습니다. 낮은 가격으로, 사용하기는 쉽지만 높은 정밀도를 기대할 수는 없고, 오차는 대략 ±5%에서 ±20% 정도입니다.
콘덴서의 용도와 종류에 대해 설명했던 링크를 참조하면, 다음과 같이 설명했습니다.
마일러 콘덴서는 AC용과 DC(맥류)용을 구분해서 사용하며, 1Khz ~ 50khz 이하에서 주로 사용합니다.
하지만 반드시 AC용은 규격품을 사용해야 합니다.
주로 마일러 콘덴서는 필터와 바이패스 용으로 사용됩니다.
마일러 콘덴서의 사용법
마일러 콘덴서는 대표적으로 전원 회로에서의 "X, Y 콘덴서"소자라고도 불립니다.
X, Y 콘덴서는 다른 말로는 EMC Filter라고도 하며 AC 220V 전원 회로 입력단에 사용합니다.
AC 220V의 라인 간에 연결되는 콘덴서를 X 콘덴서, FG와 연결되는 콘덴서를 Y 콘덴서라고 한다.
X, Y 콘덴서는 전기적 잡음을 억제하고, 감전과 화재로부터 보호합니다. 또한 장비와 기계가 전자기 간섭을 송수신에 대한 것을 방지하며, X콘덴서는 라인 간에 연결하게 되면 대칭 간섭을 효과적으로 제거할 수 있습니다.
또한 Y콘덴서는 바이패스역할로 비대칭 간섭을 차단합니다.
다른 말로 XY콘덴서는 EMC 노이즈 감소와 과전압 보호 목적으로 사용된다고도 합니다. (과전압: 스파크)
마일러 콘덴서가 X, Y 콘덴서로써 사용되는 위치는 위 회로와 같아요.
마일러 콘덴서는 AC용과 DC용으로 나뉜다고 말씀드렸죠??
"AC용은 AC 220V에서 들어오는 노이즈와 과전압을 주로 보호"합니다.
그리고 "DC용은 DC회로, 즉 구성된 회로로부터 발생하는 노이즈가 AC220V로 넘어가는 것을 보호"합니다.
그리고 중요한 포인트가 있습니다.
AC용 마일러 콘덴서는 반드시 인증을 받은 규격품을 사용해야 합니다.
그렇지 않으면 불꽃 쇼를 감상하실 수 있습니다 ^^
이상입니다~~
다음 시간에는 탄탈 콘덴서에 대해서 알아보겠습니다 ^^
